积分ADC

积分 ADC 的速度无法达到很高

Dual Slope ADC

Dual Slope ADC 是一种积分 ADC

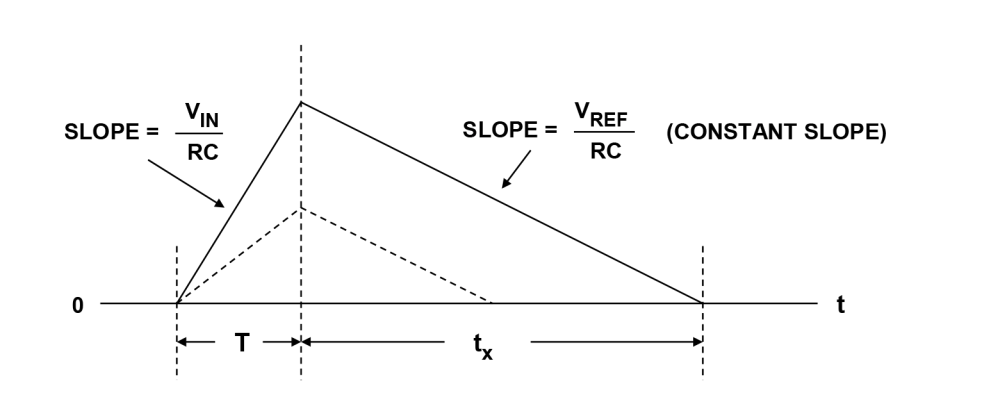

核心是一个由 运算放大器 构成的 积分器 - 1. 第一个阶段$V_{in}$ 输入运放，在一个固定的时间$T$ 内输入 2. 第二个阶段$V_{ref}$ 输入运放，检查其回到初始位置的时间 $t_x$ 3. 根据积分器输入阶跃信号的公式

$\frac{V_{in}}{RC}\ast T=\frac{V_{ref}}{RC}\ast t_x$

根据$t_x$计算$v_{in}$ $V_{in}=\frac{1}{T}\ast Vref\ast t_x$

参考

• https://www.analog.com/media/cn/training-seminars/tutorials/mt-027_cn.pdf
